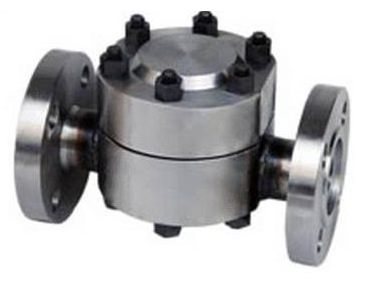

〖HRF3、HRW3、HR3高溫高壓蒸汽疏水閥〗
【HRF3、HRW3、HR3高溫高壓蒸汽疏水閥-產品說明】
HRF3、HRW3、HR3高溫高壓蒸汽疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。閥內部裝有自動吹除裝置。新型皇冠式閥片、密封極為可靠。蒸汽保溫裝置，高效節能?？裳杆倥懦鲈O(shè)備起動時的空氣殛冷凝結水、排量大、漏汽率小?？刮g性強．動作可靠，經久耐用。在工作壓力范圍內，無需調整，節能效果顯著。
【HRF3、HRW3、HR3高溫高壓蒸汽疏水閥-主要外形尺寸】
產品型號 | 口徑 | 連接方式 | 最高允許溫度℃ | 閥體材質 | 外形尺寸 | |||
L | H1 | H2 | W | |||||
HRF3 | 15 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 |
20 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 | |
25 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 | |
HRW3 | 15 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
20 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
25 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
HR3 | 15 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 |
20 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 | |
25 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 | |
HRF150 | 15 | 法蘭 | 500 | WC6 | 130 | 122 | 58 | 228 |
20 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
25 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
32 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
40 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
50 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
HRW150 CS49H-160V | 15 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
20 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
25 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
32 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
40 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
50 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
