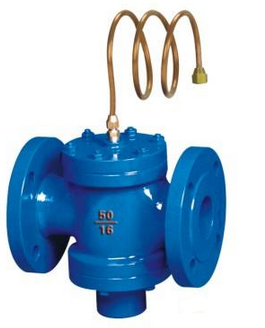

ZLF自力式流量平衡閥
〖ZLF自力式流量平衡閥〗
【ZLF自力式流量平衡閥-產品說明】
ZLF-16型自力式流量平衡閥,是一種利用介質自身的壓務變化進行自我控制而保持流經該被控系統流量不變的閥門,并具有流量指示,調節方便,適用于供熱空調等非腐蝕性介質的流量控制.運行前一次性調節,即可使系統流量自動恒定在要求的設定值。
【ZLF自力式流量平衡閥-主要性能參數】
型號 | 公稱壓力 | 殼體試驗壓力 | 密封試驗壓力 | 適用介質 | 介質溫度 |
ZL47F-16 | 1.6MPa | 2.4MPa | 1.76MPa | 水、油等非腐蝕性液體 | 0~100°C |
【ZLF自力式流量平衡閥-主要外形尺寸】
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 備注 |
L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 310 | 350 | 430 | 520 | 635 | 670 | DN15--25 為螺紋連接 |
H1 | 122 | 122 | 137 | 182 | 191 | 197 | 205 | 259 | 268 | 334 | 357 | 407 | 452 | 486 | 555 | |
H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 181 | 211 | 227 | 260 | 303 | 367 | 430 | 495 | |
流量控制范圍(m3/h) | 0.1-1 | 0.1-1.5 | 0.2-2 | 0.5-4 | 1-6 | 2-10 | 3-15 | 5-25 | 10-35 | 15-50 | 30-80 | 40-180 | 100-300 | 150-1500 | 200-700 |
