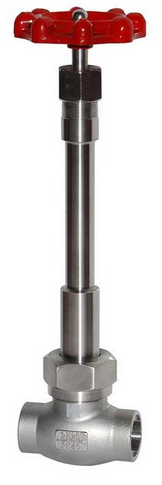

DJ61Y低溫高壓截止閥
〖DJ61Y低溫高壓截止閥〗
【DJ61Y低溫高壓截止閥-產品說明】
【DJ61Y低溫高壓截止閥-產品規范】
公稱通徑 | DN10-50mm |
公稱壓力 | PN16.0MPa |
適用介質 | 液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
適用溫度 | -196℃～+150℃ |
【DJ61Y低溫高壓截止閥-主要零件材料】
閥體、閥蓋 | 0Cr18Ni9 |
閥桿、閥瓣 | 0Cr18Ni9 |
密封圈 | T2 |
填料 | PTFE |
【DJ61Y低溫高壓截止閥-主要外形尺寸】
公稱通徑 DN(mm) | DJ61Y-160P 低溫高壓截止閥 | 重量 | ||||||
尺 寸 | (kg) | |||||||
H開 | H關 | D1 | D2 | L | A | D0 | ||
10 | 258 | 250 | 10 | 14.5 | 10 | 80 | 160 | 7 |
15 | 258 | 250 | 15 | 22.5 | 10 | 110 | 160 | 7.2 |
20 | 322 | 310 | 20 | 28.5 | 10 | 120 | 250 | 11.1 |
25 | 322 | 310 | 25 | 34.5 | 15 | 120 | 250 | 11.4 |
40 | 390 | 370 | 40 | 49.5 | 15 | 180 | 400 | 22.8 |
50 | 390 | 370 | 50 | 61.5 | 15 | 200 | 450 | 23.3 |
