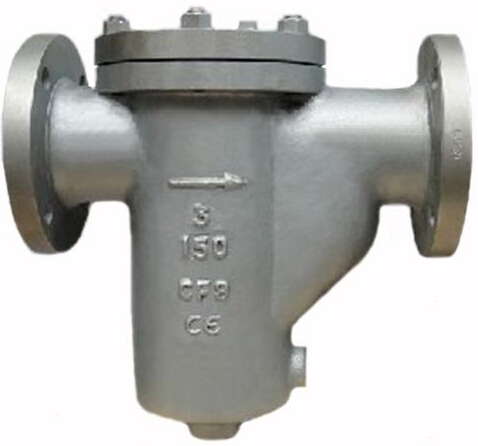

UG-B型過濾器
〖UG-B型過濾器〗
【UG-B型過濾器-產品說明】
UG型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中，過濾器是保護各種計量器、泵機、閥門、疏水器等設備。
UG型過濾器壓力損失小，流通面積大，抗污性強。排污方便。
【UG-B型過濾器-主要性能參數】
型號 | 公稱壓力 | 工作溫度(℃) | 濾網目數 | 適用介質 |
UG—A | 2.0 | 300 | 20～150 | 蒸汽、空氣、水、油 |
UG—B | 5．O | 425 | 20～150 | 蒸汽、空氣、水、油 |
【UG-B型過濾器-主要零件材料】
UG-B型過濾器
| 零件名稱 | 材料 |
閥體 | 碳鋼、不銹鋼 | |
濾網蓋 | 碳鋼、不銹鋼 | |
濾芯網 | 不銹鋼 | |
墊片 | 金屬石墨 |
【UG-B型過濾器-主要外形尺寸】
UG型一B | 公稱通徑 (DN) | 外形尺寸 (mm) | ||
L | H1 | H2 | ||
15 | 270 | 90 | 145 | |
20 | 270 | 90 | 145 | |
25 | 270 | 90 | 145 | |
32 | 320 | 125 | 175 | |
40 | 320 | 125 | 175 | |
50 | 320 | 125 | 175 | |
65 | 430 | 140 | 220 | |
80 | 430 | 140 | 220 | |
100 | 430 | 140 | 220 | |
125 | 460 | 160 | 235 | |
150 | 460 | 170 | 235 | |
200 | 460 | 190 | 235 | |
