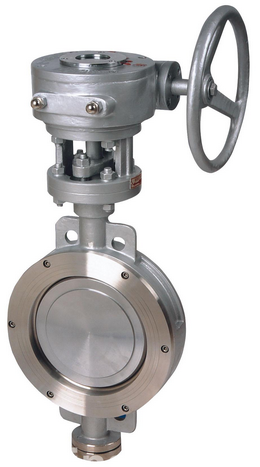

〖D373H蝸輪金屬硬密封蝶閥〗
【D373H蝸輪金屬硬密封蝶閥-產品說明】
D373H蝸輪金屬硬密封蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的******裝置。
D373H蝸輪金屬硬密封蝶閥選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。
【D373H蝸輪金屬硬密封蝶閥-產品特點】
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
【D373H蝸輪金屬硬密封蝶閥-主要技術參數】
公稱通經DN（mm) | 50～2000 | |||
公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | |||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |||
泄漏率 | 符合GB/T13927-92標準 | |||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
【D373H蝸輪金屬硬密封蝶閥-主要零件材料】
零件名稱 | 材料 |
閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 | 2Cr13不銹鋼、合金鋼 |
密封圈 | 不銹鋼圈 |
填料 | 柔性石墨 |
【D373H蝸輪金屬硬密封蝶閥-標準規范】
制造標準 | JB/T 8527-97 |
法蘭標準 | GB9113-2000 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |
【D373H蝸輪金屬硬密封蝶閥-主要外形尺寸】
公稱通經(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | |||||||
1.0MPa | 1.6MPa | 2.5MPa | |||||||
L 短/長 | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | |
50 | 43 | 350 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
65 | 46 | 370 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
80 | 49/64 | 380 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
100 | 56/64 | 420 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
125 | 64/70 | 460 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
150 | 70/76 | 555 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
200 | 71/89 | 605 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
250 | 76/114 | 680 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
300 | 83/114 | 800 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
350 | 92/127 | 835 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
400 | 102/140 | 915 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
450 | 114/152 | 960 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
500 | 127/152 | 1020 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
600 | 154/178 | 1225 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
700 | 165/229 | 1355 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
800 | 190/241 | 1470 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
900 | 203/241 | 1545 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
1000 | 216/300 | 1795 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
1200 | 254/360 | 1965 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
