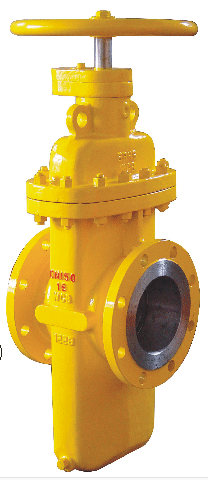

〖Z543W/Z543N/Z543Y天然氣平板閘閥〗
【Z543W/Z543N/Z543Y天然氣平板閘閥-產品說明】
天然氣平板閘閥專用于天然氣、液體石油氣煤氣、油品等。它以獨特的設計、新穎的結構和良好的密封性能解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命。達到零泄漏。該閥開啟輕巧經久耐用、注：抗硫閥門型號前加“K”，調節閥型號前加“L”，耐磨型號F后加“M”。
采用標準設計與制造：API6D、JB/T5298、GB/T12234
結構長度：ASME B16.10、JB/T5298、GB1221
連接法蘭：ANSI B16.5、GB9113、JB79
閥門的檢驗與試驗：API 598、JB/T9092、GB/T13927
公稱壓力 | 產品型號 | |
1.0～16.0MPa 150～900Lb | 無導流孔 | Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY |
有導流孔 | Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y |
【Z543W/Z543N/Z543Y天然氣平板閘閥-性能規范】
壓力等級 | 常溫下壓力試驗(MPa) | 適用溫度(℃) | 適用介質a | |||||||
殼體 | 左密封 | 右密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | “KZ”型 | “Z”型 | ||
公稱壓力(MPa) | 1.0 | 1.5 | 1.1 | 1.1 | 0.6 | -29～250 | -45～121 | -29～121 | 含H2S和CO2＞500Mg/m3的介質 | 石油、天然氣、水等 |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | ||||||
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
10.0 | 15.0 | 11.0 | 11.0 | 0.6 | ||||||
16.0 | 24.0 | 17.6 | 17.6 | 0.6 | ||||||
磅級 Lb | 150 | 2.93 | 2.07 | 2.07 | 0.6 | |||||
300 | 5.52 | 5.52 | 5.52 | 0.6 | ||||||
400 | 10.0 | 7.31 | 7.31 | 0.6 | ||||||
600 | 15.0 | 11.03 | 11.03 | 0.6 | ||||||
900 | 22.4 | 16.54 | 16.54 | 0.6 | ||||||
【Z543W/Z543N/Z543Y天然氣平板閘閥-主要零件材料】
零件名稱 | 閥體、閥蓋 | 閘板 | 閥桿 | 閥座 | 閥桿螺母 | 密封圈 | 填料 | 密封指 |
“Z” | WCB | 合金鋼(特殊處理) | 不銹鋼 | 合金鋼(特殊處理) | 鋁青銅 | 填充四氟 | 填充四氟、膨脹石墨 | 耐油密封脂 |
“KZ”型 | 抗硫不銹鋼 | 抗硫密封脂 |
抗硫閥門型號前加“K”、調節型閥門型號前加“L”、耐磨型F后加“M”
【Z543W/Z543N/Z543Y天然氣平板閘閥-產品標準】
API 6D | 管道閥門 |
JB/T5298 | 管線用鋼制平板閘閥 |
ANSI B16.5a | 管法蘭及法蘭管件 |
B/T79.1～79.2J | 整體鑄鋼管法蘭 |
GB/T13927 | 通用閥門壓力試驗 |
JB/T9092 | 閥門的檢驗與試驗 |
JB/TQ814 | 鋼制平板閘閥產品質量分等 |
【Z543W/Z543N/Z543Y天然氣平板閘閥-主要外形尺寸】
公稱壓力 | 尺寸 | ||||||||||||||||
DN(mm) | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
1.0 | L | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 660 | 711 | 811 | |
H | 770 | 870 | 965 | 1200 | 1360 | 1560 | 1740 | 1930 | 2160 | 2420 | 2800 | 3200 | 3640 | 4050 | 4467 | ||
H1 | 無導流孔 | 114 | 132 | 150 | 188 | 225 | 247 | 275 | 312 | 335 | 380 | 445 | 490 | 560 | 610 | 715 | |
有導流孔 | 214 | 257 | 300 | 388 | 475 | 547 | 625 | 712 | 785 | 880 | 1045 | 1190 | 1360 | 1510 | 1715 | ||
重量 | 無導流孔 | 87 | 130 | 140 | 175 | 275 | 350 | 510 | 610 | 830 | 1150 | 1780 | 2350 | 3380 | 4460 | 5740 | |
有導流孔 | 94 | 140 | 151 | 198 | 297 | 378 | 550 | 658 | 896 | 1240 | 1922 | 2530 | 3650 | 4817 | 6200 | ||
1.6 | L | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 660 | 711 | 811 | |
H | 770 | 870 | 965 | 1200 | 1360 | 1560 | 1740 | 1930 | 2160 | 2420 | 2800 | 3200 | 3640 | 4050 | 4467 | ||
H1 | 無導流孔 | 114 | 132 | 150 | 188 | 225 | 247 | 275 | 312 | 335 | 380 | 445 | 490 | 560 | 610 | 715 | |
有導流孔 | 214 | 257 | 300 | 388 | 475 | 547 | 625 | 712 | 785 | 880 | 1045 | 1190 | 1360 | 1510 | 1715 | ||
重量 | 無導流孔 | 90 | 135 | 150 | 185 | 295 | 400 | 550 | 660 | 1030 | 1300 | 1950 | 3010 | 3800 | 5150 | 6360 | |
有導流孔 | 97 | 145 | 162 | 200 | 318 | 432 | 596 | 713 | 1100 | 1400 | 2100 | 3250 | 4100 | 5560 | 6868 | ||
2.5 | L | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 660 | 711 | 811 | |
H | 770 | 870 | 965 | 1200 | 1370 | 1560 | 1740 | 1970 | 2260 | 2420 | 2800 | 3230 | 3640 | 4050 | 4467 | ||
H1 | 無導流孔 | 114 | 132 | 150 | 188 | 225 | 247 | 275 | 312 | 335 | 380 | 445 | 490 | 560 | 610 | 715 | |
有導流孔 | 214 | 257 | 300 | 388 | 475 | 547 | 625 | 712 | 785 | 880 | 1045 | 1190 | 1360 | 1510 | 1715 | ||
重量 | 無導流孔 | 95 | 145 | 163 | 200 | 330 | 420 | 575 | 735 | 1110 | 1380 | 2030 | 3210 | 4020 | 5320 | 6600 | |
有導流孔 | 103 | 156 | 176 | 216 | 356 | 450 | 621 | 794 | 1198 | 1490 | 2192 | 3466 | 4340 | 5745 | 7130 | ||
公稱壓力(MPa) | 尺寸 | ||||||||||||||
DN(mm) | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | ||
4.0 | L | 305 | 381 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1524 | |
H | 770 | 870 | 965 | 1200 | 1370 | 1560 | 1740 | 1970 | 2195 | 2420 | 2800 | 3230 | 3640 | ||
H1 | 無導流孔 | 114 | 132 | 150 | 188 | 225 | 247 | 275 | 312 | 346 | 380 | 445 | 490 | 560 | |
有導流孔 | 214 | 257 | 300 | 388 | 475 | 547 | 625 | 712 | 796 | 880 | 1045 | 1190 | 1360 | ||
重量 | 無導流孔 | 110 | 168 | 200 | 350 | 460 | 670 | 870 | 1390 | 1620 | 2050 | 3140 | 4140 | 5550 | |
有導流孔 | 118 | 181 | 215 | 378 | 497 | 723 | 939 | 1500 | 1750 | 2215 | 3390 | 4470 | 5995 | ||
