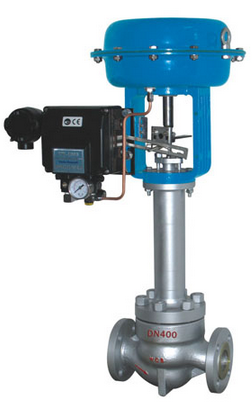

〖HTSW波紋管密封單座調節閥〗
【HTSW波紋管密封單座調節閥-產品說明】
HTSW波紋管密封單座調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合標準。上閥蓋采用波紋管密封結構,適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外該閥也可用在真空的場合。
調節閥的泄漏量符合標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。
閥 體
型式:直通單座鑄造球型閥
公稱通徑:40、50、65、80、100、150、200mm
公稱壓力:ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa
使用壓力:1MPa,2MPa,3.5MPa
連接型式:法蘭連接:FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準:JIS B2201、ANSI B16.5、GB/T9112~9124-2000等
焊接連接:嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
上閥蓋:-45~-17℃、-17~+230℃、+230℃~+350℃
注:工作溫度不準超過各種材料的允許范圍
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:高容量流量特性
金屬閥座:等百分比特性(%)和線性特性(L)
軟閥座:等百分比特性(%)和線性特性(L)
材料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等
波紋管材料 1Cr18Ni9 00Cr17Ni14Mo2
執行機構
型式: LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍:20~100、80~240KPa(LHA、LVA5型),190~350、190~400KPa(LVA6型)
供氣壓力:140~400kPa(LHA型)、140~280kPa(LVA5型)、400~500kPa(LVA6型)
氣源接口:Rc1/4”
環境溫度:-30~+70℃
閥作:用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等。
性能
泄漏量:金屬閥座:小于閥額定容量的0.01%,符合ANSI B16.104-1976IV級
軟閥座:小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差:帶定位器:小于全行程的1%,
不帶定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本誤差:帶定位器:小于全行程的±1%,
不帶定位器:小于全行程的±5%
注:采用標準的V型聚四氟乙烯填料
可調范圍: 50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
Cv值和行程
I.高容量閥芯
公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
閥座直徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
額定Cv值 | 30 | 50 | 85 | 125 | 200 | 420 | 700 |
額定行程 | 25 | 38 | 50 | 75 |
II.高精度流量特性閥芯
公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||
閥座直徑 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 |
額定Cv值 | 10 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 175 | 275 | 360 | 275 | 360 | 640 |
額定行程 | 25 | 38 | 50 | 75 |
允許壓差
Ⅰ.金屬閥座
A.閥配用LHA或LVA執行機構 100KPa
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
閥座直徑 | |||||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
LHA2D | 1.4 | 0.2~1.0 | 有或無 | 3.1 | 1.9 | 1.4 | 0.8 | 0.5 | 0.35 | 0.25 | - | - | - |
1.6 | 0.2~1.0 | 有 | 16 | 9.5 | 6.5 | 3.9 | 2.5 | 1.7 | 1.0 | - | - | - | |
4.0 | 0.8~2.4 | 有 | 20 | 20 | 20 | 11 | 7.5 | 5.5 | 3.0 | - | - | - | |
47 | 29 | 20 | |||||||||||
LHA3D | 1.4 | 0.2~1.0 | 有或無 | 5.6 | 3.4 | 2.4 | 1.4 | 0.8 | 0.6 | 0.35 | 0.2 | 0.15 | - |
1.6 | 0.2~1.0 | 有 | 20 | 17.1 | 12.1 | 7 | 4.4 | 3.1 | 1.75 | 1.1 | 0.7 | - | |
28 | |||||||||||||
4.0 | 0.8~2.4 | 有 | 20 | 20 | 20 | 20 | 13.2 | 9.8 | 5.2 | 3.3 | 2.05 | - | |
50 | 50 | 36 | 21 | ||||||||||
LHA4D | 1.4 | 0.2~1.0 | 有或無 | - | - | 4.1 | 2.4 | 1.5 | 1.1 | 0.6 | 0.35 | 0.25 | 0.15 |
1.6 | 0.2~1.0 | 有 | - | - | 20 | 12 | 7.5 | 5.3 | 3.0 | 2.0 | 0.2 | 0.75 | |
4.0 | 0.8~2.4 | 有 | - | - | 20 | 20 | 20 | 16.1 | 9.1 | 5.8 | 3.5 | 2.25 | |
50 | 36 | 22.5 | |||||||||||
LVA5D | 1.4 | 0.2~1.0 | 有或無 | - | - | - | - | 2.1 | 1.5 | 0.8 | 0.55 | 0.3 | 0.2 |
1.6 | 0.2~1.0 | 有 | 10.4 | 7.3 | 4.1 | 2.6 | 1.6 | 1.05 |
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
閥座直徑 | |||||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
LHA2R | 1.4 | 0.2~1.0 | 有或無 | 3.1 | 1.9 | 1.3 | 0.8 | 0.5 | 0.35 | 0.25 | - | - | - |
2.8 | 0.8~2.4 | 有 | 20 | 13.5 | 7.0 | 5.5 | 3.5 | 2.4 | 1.4 | - | - | - | |
22 | |||||||||||||
LHA3R | 1.4 | 0.2~1.0 | 有或無 | 5.6 | 3.4 | 2.4 | 1.4 | 0.8 | 0.6 | 0.35 | 0.2 | 0.15 | - |
2.8 | 0.8~2.4 | 有 | 20 | 20 | 17 | 9.8 | 6.1 | 4.4 | 2.4 | 1.5 | 0.95 | - | |
39 | 23.5 | ||||||||||||
LHA4R | 1.4 | 0.2~1.0 | 有或無 | - | - | 4.2 | 2.4 | 1.5 | 1.1 | 0.6 | 0.35 | 0.25 | 0.15 |
2.8 | 0.8~2.4 | 有 | - | - | 20 | 16.5 | 10.7 | 7.5 | 4.2 | 2.7 | 1.6 | 1.1 | |
29 | |||||||||||||
LVA5R | 1.4 | 0.2~1.0 | 有或無 | - | - | - | - | 2.1 | 1.5 | 0.85 | 0.55 | 0.3 | 0.2 |
2.8 | 0.8~2.4 | 有 | - | - | - | - | 14.6 | 10.3 | 5.8 | 3.7 | 2.3 | 1.5 | |
LVA6R | 4(1*) | 1.9~3.5 | 有 | - | - | - | - | 20 | 20 | 12.1 | - | - | - |
30 | 21.5 | ||||||||||||
1.6 | 0.2~1.0 | 有 | - | - | - | - | - | - | 12.1 | 7.5 | 4.7 | - |
注:
1、******允許壓差不準超過ANSI B16.34或JIS B2201標準規定的******工作壓力。
2、同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3、1*適用于65、80、100mm的閥。
4、黑線框內數字表示閥配用標準規格執行機構。
II.軟閥座
A.閥配用LHA或LVA執行機構 100KPa
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
閥座直徑 | |||||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
LHA2D | 1.4 | 0.2~1.0 | 有或無 | 2.2 | 1.35 | 0.95 | 0.55 | 0.35 | 0.25 | 0.15 | - | - | - |
1.6 | 0.2~1.0 | 有 | 11 | 6.75 | 4.8 | 2.75 | 1.8 | 1.25 | 0.7 | - | - | - | |
4.0 | 0.8~2.4 | 有 | 15 | 15 | 14 | 7.5 | 5.2 | 3.7 | 2.05 | - | - | - | |
LHA3D | 1.4 | 0.2~1.0 | 有或無 | 3.9 | 2.4 | 1.7 | 1.0 | 0.6 | 0.4 | 0.25 | 0.15 | 0.1 | - |
1.6 | 0.2~1.0 | 有 | 15 | 12 | 8.5 | 4.9 | 3.1 | 2.15 | 1.25 | 0.75 | 0.45 | - | |
4.0 | 0.8~2.4 | 有 | 15 | 15 | 15 | 14 | 9 | 6.5 | 3.7 | 2.35 | 1.45 | - | |
LHA4D | 1.4 | 0.2~1.0 | 有或無 | - | - | 2.9 | 1.7 | 1.05 | 0.75 | 0.4 | 0.25 | 0.15 | 0.1 |
1.6 | 0.2~1.0 | 有 | - | - | 14 | 8.5 | 5.3 | 3.75 | 2.15 | 1.35 | 0.85 | 0.5 | |
4.0 | 0.8~2.4 | 有 | - | - | 15 | 15 | 15 | 11 | 6.35 | 4.05 | 2.5 | 1.55 | |
LVA5D | 1.4 | 0.2~1.0 | 有或無 | - | - | - | - | 1.45 | 1.0 | 0.55 | 0.4 | 0.2 | 0.15 |
1.6 | 0.2~1.0 | 有 | - | - | - | - | 7.3 | 5.15 | 2.9 | 1.85 | 1.1 | 0.75 |
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
閥座直徑 | |||||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
LHA2R | 1.4 | 0.2~1.0 | 有或無 | 2.2 | 1.35 | 0.95 | 0.55 | 0.35 | 0.25 | 0.15 | - | - | - |
2.8 | 0.8~2.4 | 有 | 15 | 9.5 | 4.95 | 3.9 | 2.4 | 1.7 | 1.0 | - | - | - | |
LHA3R | 1.4 | 0.2~1.0 | 有或無 | 3.9 | 2.4 | 1.7 | 1.0 | 0.6 | 0.4 | 0.25 | 0.15 | 0.1 | - |
2.8 | 0.8~2.4 | 有 | 15 | 15 | 11.9 | 6.85 | 4.3 | 3.05 | 1.7 | 1.05 | 0.65 | - | |
LHA4R | 1.4 | 0.2~1.0 | 有或無 | - | - | 2.9 | 1.7 | 1.05 | 0.75 | 0.4 | 0.25 | 0.15 | 0.1 |
2.8 | 0.8~2.4 | 有 | - | - | 15 | 11 | 7.45 | 5.25 | 2.95 | 1.85 | 1.15 | 0.7 | |
LVA5R | 1.4 | 0.2~1.0 | 有或無 | - | - | - | - | 1.45 | 1.0 | 0.55 | 0.4 | 0.2 | 0.15 |
2.8 | 0.8~2.4 | 有 | - | - | - | - | 10.2 | 7.2 | 4.05 | 2.55 | 1.55 | 1.0 | |
LVA6R | 4(1*) | 1.9~3.5 | 有 | - | - | - | - | 15 | 15 | 8.45 | - | - | - |
5(2*) | 1.9~4.0 | 有 | - | - | - | - | - | - | 8.45 | 5.4 | 3.85 | - |
注:
1.******允許壓差不準超過ANSI B16.34或JIS B2201標準規定的******工作壓力。
2.1*適用于65、80、100mm的閥,2*適用于150mm的閥。
3.黑線框內數字表示閥配用標準規格執行機構。
法蘭距及外形尺寸
法蘭距mm
公稱通徑 | A | |||||||
ANSI 125FF、PN1.6 | JIS 16K RF | ANSI 300RF | JIS 600 RF | JIS 16K | JIS 20K | JIS 30K | JIS 40K | |
40 | 222 | 231 | 235 | 251 | 235 | 236 | 248 | 251 |
50 | 254 | 263 | 267 | 286 | 265 | 267 | 276 | 286 |
65 | 276 | 288 | 292 | 311 | 290 | 292 | 303 | 311 |
80 | 298 | 313 | 317 | 337 | 310 | 317 | 326 | 337 |
100 | 352 | 364 | 368 | 394 | 360 | 368 | 379 | 394 |
150 | 451 | 465 | 473 | 508 | 475 | 473 | 486 | 508 |
200 | 543 | 560 | 568 | 610 | 570 | 568 | 580 | 610 |
注:法蘭距符合IEC534-3標準。
公稱通徑 | A | ||||||
ANSI 150 | ANSI 300 | ANSI 600 | ANSI 300 | ANSI 600 | ANSI 150 | ANSI 150、600 | |
40 | 235 | 248 | 251 | 244 | 248 | 251 | 251 |
50 | 267 | 283 | 289 | 276 | 283 | 286 | 286 |
65 | 289 | 308 | 314 | 302 | 308 | 311 | 311 |
80 | 311 | 333 | 340 | 327 | 333 | 337 | 337 |
100 | 365 | 384 | 397 | 378 | 391 | 394 | 394 |
150 | 464 | 489 | 511 | 483 | 505 | 473 | 508 |
200 | 556 | 584 | 613 | 578 | 606 | 568 | 610 |
